圓弧插補指令可以自動加工圓弧曲線，G02為順時針圓弧插補指令，G03為逆時針圓弧插補指令。圓弧順逆方向的判斷方法以及用矢量I,J,K表示圓心的編程方法與前述數控銑床圓弧插補的判斷方法相同。FANUC加工中心還可以采用另外一種圓弧插補方法—半徑法?！　?/div> 　　半徑法是用圓弧半徑R代替矢量法的圓心I,J,K,
程序格式為:
 G17 G02(G03) X_Y_R_F_
G18 G02(G03) X_Z_R_F_
G19 G02(G03) Y_Z_R_F_
說明:
        ①G17, G18, G19表示選擇圓弧插補平面，分別表示選擇在XY,XZ,YZ平面進行圓弧插補?！　?br /> 　?、赬 ,Y,Z表示圓弧的終點坐標，其坐標值采用絕對坐標還是增量坐標，取決于G90或G91的狀態，G91狀態下終點坐標為相對圓弧起點的增量值.　　
　　③R為圓弧半徑值?！　?br /> 　　用半徑法編寫圓弧加工程序時應注意，在使用同一半徑R的情況下，從起點A到終點B的圓弧可能有兩個(圖4一10)，即圓弧段“與圓弧段L,編程時它們的起始點及半徑都一樣。為了區分二者，規定:圓弧所對應的圓心角小于1800時(圓弧段a)用“+R”表示半徑，圓心角大于1800時(圓弧段b)用“-R”表示半徑，圓心角等于1800時用“+R”或“-R”均可。
    注意:整圓編程時不能用R,否則機床不動作，只能用I,J,K圓心矢量編寫程序。
   下面以圖4一11中的各圓弧線段為例，說明圓弧編程的方法。


(1)用圓弧半徑R編程
絕對值編程方式:
      NO1 G92 XO Y一15;
      N02 G90 G03 X15 YO R15 F100；（由A移至B）
      N03 G02 X55 YO R20；(由B移至C)
      N04 G03 XSO Y-25 R-25;(由c移至D)
      NO5 M02;
    增量值編程方式:
                  NO1 G91 G03 X15 Y15 R15 F100;
                  N02 G02 X40 YO R20;
                  N03 G03 X25 Y-25 R-25;
                  N04 M02;

    (2)用分矢量I,J編程
    絕對值編程方式:
                N01 G92 XO Y-15；
                N02 G90 G03 X15 YO I0 J15 F100;
                N03 G02 X55 YO I20 JO;
                N04 G03 X80 Y-25 10 J一25;
                N05 M02;

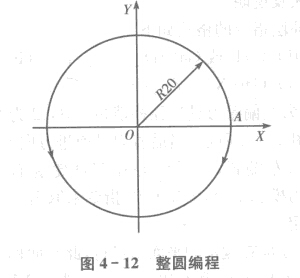

    如果圓弧是一個封閉整圓，只能使用分矢量編程。圖4一12所示是一個封閉整圓，要求由A點逆時針插補并返回到A點。
    其編程格式為:G90 G03 X20 YO I一20 JO F100
                或G91 G03 XO  YO I一20 JO F100

    注意:編寫整圓程序時，I,J不能同時為零，否則系統會發出錯誤信息。
