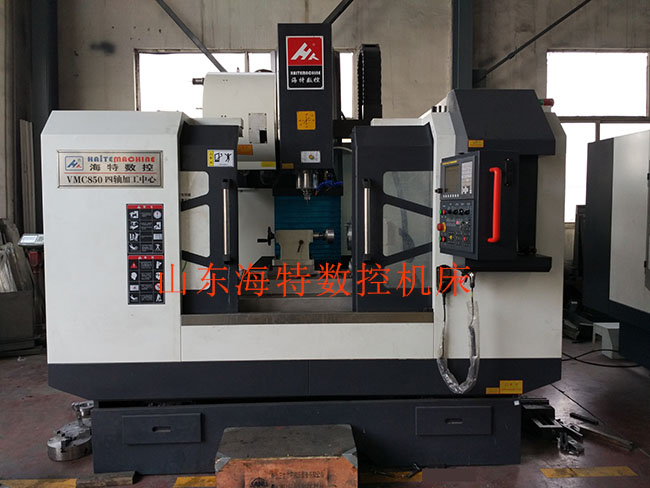

VMC850四軸cnc加工中心配置：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔"人"字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-150mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰機械手24把刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科FANUC 0i-MF控制系統，系統帶有高速高精功能且支持四軸聯動。
9、第四軸（A軸）采用臺灣旭陽CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠。
選配部件：
系統：北京凱恩帝、臺灣新代配日本安川電機、日本三菱、日本FANUC（發那科）、德國西門子等。
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
VMC850四軸cnc加工中心參數規格：
|
VMC850 |
規 格 |
|
X坐標行程 |
800 mm |
|
Y坐標行程 |
500 mm |
|
Z坐標行程 |
500mm |
|
工作臺規格（長×寬） |
1060×500mm |
|
工作臺*大載重 |
600 kg |
|
主軸中心線到立柱正面導軌距離 |
575mm |
|
主軸端面至工作臺上平面距離 |
120～620mm |
|
X、Y、Z切削進給量 |
1～6000 mm/min |
|
X、Y快速進給速度 |
24m/min |
|
Z快速進給速度 |
24m/min |
|
主軸轉速范圍 |
50～8000 r/min |
|
主軸錐孔 |
BT40-150mm |
|
主軸電機 |
7.5kW |
|
X、Z伺服電機 |
bis12/2000 Z軸含有抱閘 |
|
Y伺服電機 |
bis22/2000 |
|
工作臺T型槽（槽數×槽寬×槽距） |
5/18/100mm |
|
重復定位精度 |
+ 0.003mm |
|
定位精度 |
+ 0.005mm |
|
數控系統 |
FANUC 0i-MF |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
3050x2280x2600mmmm |
|
機床重量 |
5800 kg |
|
第四軸 |
CNC-250 |
|
盤面直徑 |
250mm |
|
垂直中心高 |
185mm |
|
垂直全高 |
315mm |
|
分割精度等級 |
15″ |
|
重復精度 |
4″ |
|
凈重 |
124KG |
|
手動尾座 |
TS-A 185 |
|
四軸電機 |
Bis8/3000 |
山東海特每一款加工中心都可以選配四軸，不同配置價格不同，聯系我們獲得*新報價及技術方案。
這款是在850加工中心的基礎上增加的第四軸，實現圓柱上銑螺旋線，螺距等分的工件加工需求。
第四軸配手動尾座圖，第四軸大小根據客戶要求選擇
第四軸配強力尾座圖
