1 由BOOT畫面進入通常畫面

　　操作方法如下：

　　（1）在主菜單選擇第1項；

　　（2）選【SELECT】鍵，出現“ARE YOU SURE？HIT YES OR NO？”；

　　（3）按【YES】鍵，幾秒鐘后，就進入機床正常畫面。


　　2 讀取存儲卡數據

　　操作方法如下：

　　（1）設置I/O通道參數。正常開機，在MDI方式下，將參數PRM No.20（I/O CHANNEL）設為4，表示選擇PCMCIA接口，可以通過存儲卡進行數據輸入與輸出。如果選擇USB接口，則該參數設為17；

　　（2）選擇EDIT（編輯）操作方式；

　　（3）查找存儲卡目錄。按面板上的功能鍵PROGRAM→軟鍵【列表】→軟鍵【OPRT】→擴展鍵【?】→軟鍵【DEVICE】→軟鍵【M-CARD】，屏幕出現DIRECTORY(M-CARD)，如圖1所示。



　　3 將單個CNC程序輸出到存儲卡

　　操作方法如下：

　　（1）選擇被輸出程序。選擇EDIT方式，按功能鍵PROGRAM→軟鍵【DIR】，選擇程序（如O0003，則鍵入O0003，再鍵入光標下移鍵）；

　　（2）輸出到存儲卡。按軟鍵【OPRT】→擴展鍵【?】→【PUNCH】 →【EXEC】；

　　（3）查看存儲卡上的新程序。按功能鍵PROGRAM→擴展鍵【?】→【CARD】, 看到DIRECTORY(M-CARD)頁面，輸出成功，如圖2所示。

　　


　　4 將卡上CNC程序?qū)氲紺NC

　　操作方法如下：

　　（1）選擇被輸入的程序。選擇EDIT方式，按軟鍵【OPRT】→【F READ】→鍵入11（即存儲卡上的文件號）→【F SET】；

　　（2）給準備存放到CNC的程序起名。鍵入5（即CNC存儲器上的程序號）→【O SET】；

　　（3）輸入至CNC存儲器。按軟鍵【EXEC】；

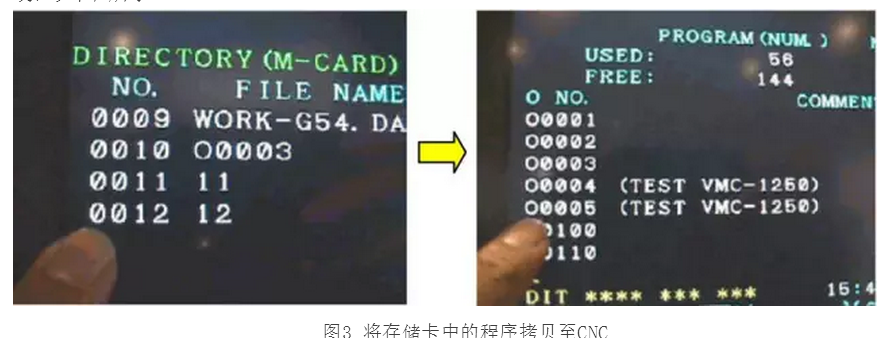

　　（4）查看CNC存儲器上的新程序。按功能鍵PROGRAM→軟鍵【DIR】，O0005程序輸入成功，如圖3所示。

　　


　　5 將所有CNC程序輸出到存儲卡

　　操作方法如下：

　　（1）選擇被輸出程序。選擇EDIT方式，按功能鍵PROGRAM，輸入O-9999；

　　（2）輸出到存儲卡。按擴展鍵【?】→【F OUTPUT】→【EXEC】；

　　（3）查看存儲卡上的新文件。按功能鍵PROGRAM→擴展鍵【?】→【CARD】, 看到DIRECTORY(M-CARD)頁面，自動生成了ALL-PROGRAM文件，輸出成功。


　　6 將CNC參數輸出到存儲卡

　　操作方法如下：

　　（1）選擇被輸出參數畫面。選擇EDIT方式，按功能鍵SYSTEM→軟鍵【PARA】；

　　（2）輸出到存儲卡。按軟鍵【OPRT】→擴展鍵【?】→【F OUTPUT】→【ALL】 →【EXEC】，可看到屏幕右下角有“OUTPUT”閃爍，輸出完成后，字樣消失；

　　（3）查看存儲卡上的新文件。按功能鍵PROGRAM→軟鍵【列表】→【OPRT】→擴展鍵【?】→【DEVICE】→【M CARD】, 看到DIRECTORY(M-CARD)頁面中多了一個名為“CNC-PARA.TXT”的文件，輸出成功。


　　7 將CNC參數重命名輸出到存儲卡

　　上述“CNC-PARA.TXT”的參數文件是CNC生成的默認文件名，可通過以下步驟以個性化的名字備份CNC參數。

　　（1）選擇被輸出參數畫面。選擇EDIT方式，按功能鍵SYSTEM→擴展鍵【?】→擴展鍵【?】【ALL I/O】→【PARA】；

　　（2）輸出到存儲卡。按軟鍵【OPRT】→【F OUTPUT】，輸入文件名，如“LILY”，按【F NAME】→【EXEC】，可看到屏幕右下角有“OUTPUT”閃爍，輸出完成后，字樣消失；

　　（3）查看存儲卡上的新文件。按功能鍵PROGRAM→軟鍵【列表】→軟鍵【OPRT】→擴展鍵【?】→【DEVICE】→【M CARD】, 看到DIRECTORY(M-CARD)頁面中多了一個名為“LILY”的文件，輸出成功。


　　8 將PMC參數輸出到存儲卡

　　操作方法如下：

　　（1）選擇被輸出PMC參數。選擇EDIT方式，按功能鍵SYSTEM→擴展鍵【?】若干次→【PMC I/O】，出現如圖4所示的畫面。光標向下依次選擇“存儲卡”、“寫”、“參數”；

　　（2）輸出到存儲卡。按軟鍵【文件名】，生成默認文件名“PMC1_PRM.000”，再按【EXEC】，屏幕提示“正在寫入PMC參數”；

　　（3）查看存儲卡上的新文件。按功能鍵PROGRAM→擴展鍵【?】→【CARD】, 看到DIRECTORY（M-CARD）頁面，已生成了PMC1_PRM.000文件，輸出成功。



　　9 選擇存儲卡上的加工程序執行（DNC加工）

　　這里DNC加工指數控系統直接從存儲卡讀取并執行加工程序，解決CNC系統存儲器不足的問題。對于從事模具制造業及復雜零部件制造業的廠家，由于使用了各種各樣的CAD/CAM軟件，后置處理后生成的數控程序幾乎完全依賴于通信接口把其傳送到數控系統的存儲器之中，而且對于超過系統存儲容量（比如，F(xiàn)ANUC 0i Mate-D*大程序容量僅為512KB）的數控程序，則必須通過通信接口采取邊傳送邊加工的方式進行，即所謂的DNC方式或在線加工方式。通過存儲卡進行DNC加工十分方便。

　　操作方法如下：

　　（1）DNC運行方式準備。選擇DNC運行方式，屏幕左下角顯示“RMT”，按功能鍵PROGRAM→擴展鍵【?】→【?】→【DNC-CD】，出現存儲卡中的內容；如果不出現【DNC-CD】，就修改參數PRM No.138#7為1即可；

　　（2）選擇待加工程序。鍵入7（即文件號）→【DNC-ST】，此時 DNC FILENAME變成O0001；

　　（3）調試運行。選擇程序單段運行模式、調整倍率后，按程序啟動按鈕CYCLE START，即使用M-CARD中的O0001程序進行DNC 加工，如圖5所示。

　　

　　以上詳細介紹了以文本形式輸入/輸出的加工程序、CNC參數、PMC參數的存儲方法。同樣的方法可用來備份系統配置數據、伺服/主軸ID號、螺距誤差補償數據等。

　　注意：所有操作均在EDIT方式下進行，要進行哪種類型的數據操作就必須在其所在畫面進行相應操作。


　　10 屏幕拷貝

　　存儲卡在FANUC系統里還有一個實用的功能，就是屏幕拷貝，可以把CNC屏幕拷貝到存儲卡上，用于交作業、培訓或報告用途。操作很簡單，將參數No.3301#7（HDC）設為1，持續按住SHIFT鍵5秒鐘，當前屏幕即被拷貝到了存儲卡上。

　　注意：因屏幕文件名為默認名（HDCPY000.BMP），必須一次拷貝完所需屏幕（即中間不關機），避免文件被覆蓋。


　　11 *換SRAM電池

　　*換電池步驟如下：

　　（1）接通機床的CNC電源，等待大約30秒再關斷電源；

　　（2）拉出位于CNC 裝置背面右下方的電池單元，如圖6所示；

　　（3）安裝事先準備好的新電池單元（一直將電池單元的卡爪按壓到卡入盒內為止），確認閂鎖已經切實鉤住。

　　

　　注意：上述（1）~（3）步必須在30分鐘內完成。儲能電容可保持SRAM 芯片中數據30分鐘，不要讓控制單元在沒有帶電池的情況下超過規定的時間，否則會丟失存儲器內容。如果在30分鐘內不能完成此項工作，要提前將SRAM 中所有內容保存到存儲卡中。
