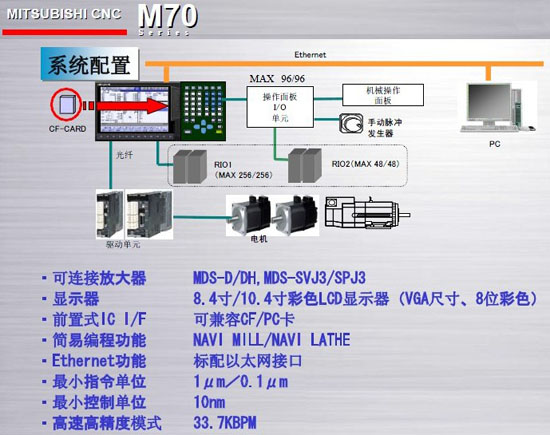

三菱數控系統主要由：控制系統、伺服系統、位置測量系統組成。

控制系統由：CPU、電源、存儲器、操作面板、顯示器、位控單元、可編程控制器、邏輯控制單元、數據輸入輸出接口、通訊單元組成。

伺服控制系統主要由：伺服驅動裝置和電機組成。

位置測量系統主要采用的是：長光柵或圓光柵的增量式位移編碼器。

——M70V（A）用于控制速度精度要求較高的機床使用環境，適應加工生產磨具、高精度產品的場合。
　　加工中心M70三菱數控系統特點：
　　●針對客戶不同的應用需求和功能細分，可選配M70TypeA:11軸和TypeB:9軸
　　●內部控制單位（插補單位）10納米，*小指令單位0.1微米，實現高精度加工
　　●支持向導界面（報警向導、參數向導、操作向導、G代碼向導等），改進用戶使用體驗
　　●標準提供在線簡易編程支援功能（NaviMill、NaviLathe），簡化加工程序編寫
　　●NCDesigner自定義畫面開發對應，個性化界面操作，提高機床廠商知名度
　　●標準搭載以太網接口（10BASE-T/100BASE-T），提升數據傳輸速率和可靠性
　　●PC平臺伺服自動調整軟件MSConfigurator，簡化伺服優化手段
　　●支持高速同期攻牙OMR-DD功能，縮短攻牙循環時間，*小化同期攻牙誤差
　　●全面采用高速光纖通信，提升數據傳輸速度和可靠性
